产品简介
TMC2100为3D打印、相机、扫描仪和其他自动化设备应用提供集成电机驱动解决方案。 该模块具有集成微步进分度器，完全无噪声电流控制模式StealthChop™，旨在驱动双极性步进电机。输出驱动器模块由低RDSon N沟道功率MOSFET组成，配置为全H桥，以驱动电机绕组。TMC2100能够从每个输出驱动高达2.5A的电流（具有适当的散热）。TMC2100的供电电压为5~46V。该模块具有步进和方向接口，可配置数字引脚。
主要特点
- 硬件兼容StepStick和Pololu A4988步进驱动器
- 底部PCB一侧的元件可以获得更好的散热效果
- 自动待机电流减少
- stealthChop - 安静的操作和平稳的运动
- spreadCycle - 高度动态的电机控制斩波器
- 驱动能力高达1.2A（RMS）连续线圈电流
- 带微步插补的Step / Dir接口（最多256个微步）
- 通过CFG引脚进行配置
规格
驱动名称 | TMC2100 |
|---|---|
Interface | Step/Dir |
Configuration | CFG Pins |
Native Microsteps | up to 1⁄16 |
microPlyer Microsteps | 1⁄256 |
Logic Supply Voltage (VIO) | 3 - 5V |
Motor Supply Voltage (VM) | 5.5 - 46V |
Motor Phase Current max | 1.2A RMS, 2.5A Peak |
Internal V-Regulator | enabled |
RDSon | >=0.5 Ohm |
stealthChop (quiet) | yes |
spreadCycle | yes |
coolStep | no |
stallGuard | no |
dcStep | no |

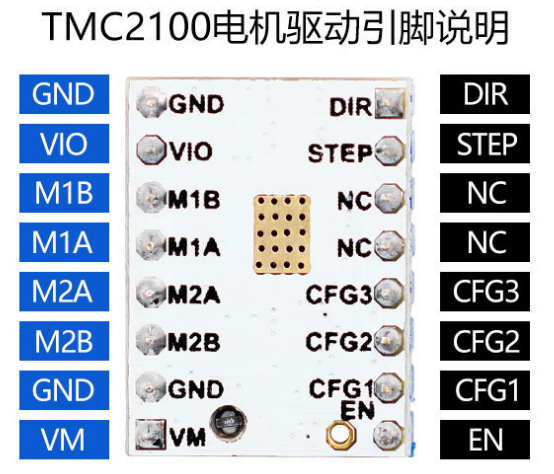

##引脚说明
Pin | 功能 |
|---|---|
| Power Supply |
GND | Ground |
VM | Motor Supply Voltage |
VIO | Logic Supply Voltage |
| Motor Outputs |
M1A | Motor Coil 1 |
M1B | Motor Coil 1 |
M2A | Motor Coil 2 |
M2B | Motor Coil 2 |
| Control Inputs |
STEP | Step-Signal Input |
DIR | Direction-Signal Input |
| TMC2100 |
EN | Enable Motor Outputs: GND=on, VIO=off, OPEN=Auto-Power-Down |
CFG0 | Chopper Off Time TOFF: GND=140tclk, VIO=236tclk, OPEN=332tclk |
CFG1 | Step-Configuration |
CFG2 | Step-Configuration |
CFG3 | Current Setting: GND=int, VIO=int, OPEN=ext |
CFG4 | Chopper Hysteresis HEND: GND=5, VIO=9, OPEN=13 |
CFG5 | Chopper Blank Time TBL: GND=16, VIO=24, OPEN=36 |
DIAG0 | Diagnostics Output 0 |
DIAG1 | Diagnostics Output 1 |
VREF | Analog Reference Voltage |
接口资源

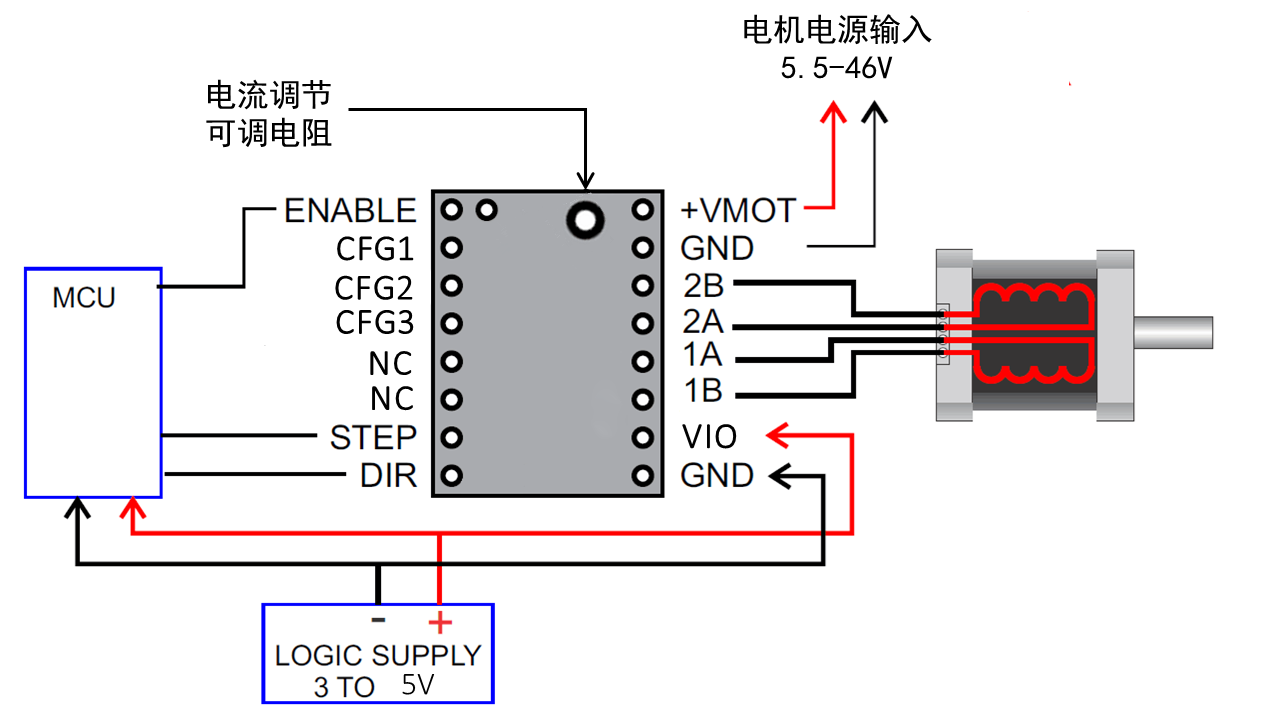

接线图示

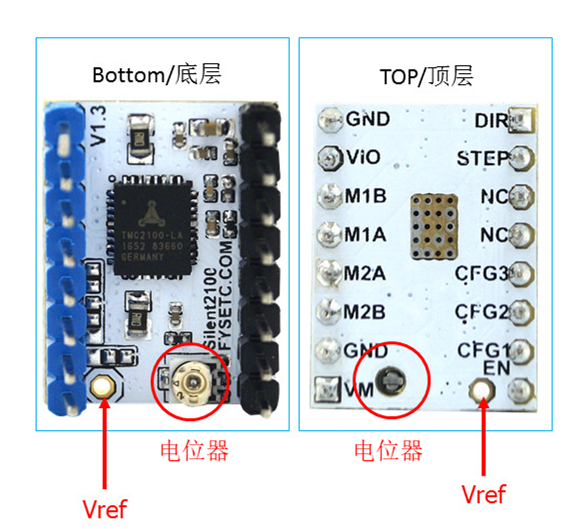

电机电流设置
设置电机电流的最佳方法是测量Vref引脚上的电压（0-2.5V）并使用电位计调节电压。 最大可设置的电机电流为1.77A RMS（0.11Ohm检测电阻），但SilentStepSticks只能使用高达1.2A RMS。
Irms =（Vref * 1.77A）/2.5V=Vref * 0.71
Vref =（Irms * 2.5V）/ 1.77A = Irms * 1.41 = Imax
Vref 引脚上的电压
Irms - > RMS（均方根）每相电流（Irms = Imax / 1.41）
Imax - >每相最大电流（Imax = Irms * 1.41）
!!!note 注意
- Vref测量Gnd 以及电位器中间端的电压。
- 测量电压时务必不要连接电机，否则容易烧毁驱动。
- 测量电压时应接通电源，不要仅仅连接USB供电。
!!!
细分设置
CFG2(-) | CFG1(-) | 细分(-) | 插值(-) | 模式(-) |
|---|---|---|---|---|
GND | GND | 1 | - | spreadCycle |
GND | VIO | 1⁄2 | - | spreadCycle |
GND | OPEN | 1⁄2 | 1⁄256 | spreadCycle |
VIO | GND | 1⁄4 | - | spreadCycle |
VIO | OPEN | 1⁄4 | 1⁄256 | spreadCycle |
OPEN | VIO | 1⁄4 | 1⁄256 | stealthChop |
VIO | VIO | 1⁄16 | - | spreadCycle |
OPEN | GND | 1⁄16 | 1⁄256 | spreadCycle |
OPEN | OPEN | 1⁄16 | 1⁄256 | stealthChop |
使用说明
- 在Ramps1.4或者 MKS Gen上使用时，请去掉插口下的3个跳线帽。
注意方向
- 散热片直接贴在PCB上。
- 电机方向和4988及8825正好相反，如果想直接更换4988，请调节固件或者调整电机连线。
